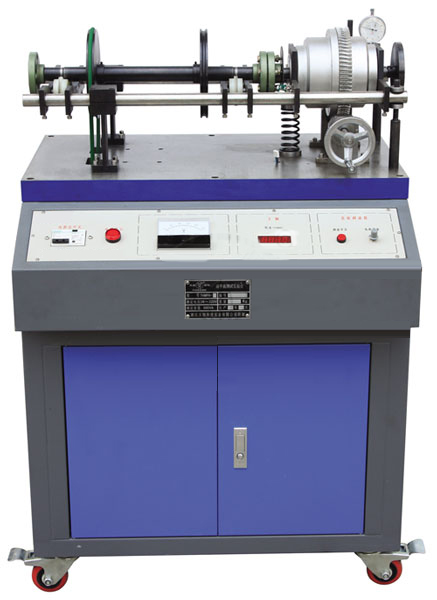

動平衡測試實訓臺
一、概 述
機械的平衡有靜平衡與動平衡兩種情況，經過靜平衡的轉子僅消除了慣性力的影響，但不一定能夠滿足動平衡的條件，在機械設計時常需要考慮這一問題。目前動平衡測試實訓臺是根據振動原理設計的，它利用測振傳感器將轉子轉動時產生的慣性力所引起的振動信號變?yōu)殡娦盘?，然后通過電子線路加以處理和放大，*后通過解算求出被測轉子的不平衡質量的質徑積的大小和方位。
二、特 點
采用直流調速電路和光電測速電路，對測試件進行轉速控制，在控制面板上顯示其轉速，以便觀察轉速對動平衡的影響
采用補償質徑積的方法求解轉子的動平衡
利用振幅大小，觀察動平衡
利用差動機構求解不平衡質量相對相位角
三、配置及技術性能
1.實訓臺
實訓桌采用鐵質雙層亞光密紋噴塑結構，鑄件平板臺面，鋁質面板。設有帶鎖儲存柜，可放置配件及資料等。實訓桌還設有四個萬向輪，便于移動和固定。
輸入電源：單相三線～220V±10% 50Hz
工作環境：溫度 -10℃～+40℃ 相對濕度＜85%（25℃） 海撥＜4000m
外形尺寸：650mm×530mm×1280mm
電流型漏電保護，I△n ≤30mA，動作時間≤0.1s，容量10A
直流調速器1個：采用PWM脈寬調制技術，輸出電壓 0～220VDC，輸出電流 4ADC
數顯轉速表1個：顯示轉子的轉速
2.轉子直徑：Φ180mm
3.補償盤直徑：Φ120mm
4.直流電機功率：375W
5.調速范圍：300～600r/min
6.光電測速傳感器：0～1420r/min
7.被測轉子與補償距離：340mm
8.百分表量程：0～10mm
9.支點到補償盤距離：340mm
10.支點到被測試轉子距離：180mm
四、實訓項目
熟悉運動平衡機的工作原理及轉子動平衡的基本方法
掌握用動平衡機測定回轉件動平衡的實訓方法
不平衡質量對動平衡的影響
不平衡質量的位置對動平衡的影響
計算達到動平衡被測轉子上不平衡質量與補償盤上補償質量質徑積的大小的方法
機械的平衡有靜平衡與動平衡兩種情況，經過靜平衡的轉子僅消除了慣性力的影響，但不一定能夠滿足動平衡的條件，在機械設計時常需要考慮這一問題。目前動平衡測試實訓臺是根據振動原理設計的，它利用測振傳感器將轉子轉動時產生的慣性力所引起的振動信號變?yōu)殡娦盘?，然后通過電子線路加以處理和放大，*后通過解算求出被測轉子的不平衡質量的質徑積的大小和方位。
二、特 點
采用直流調速電路和光電測速電路，對測試件進行轉速控制，在控制面板上顯示其轉速，以便觀察轉速對動平衡的影響
采用補償質徑積的方法求解轉子的動平衡
利用振幅大小，觀察動平衡
利用差動機構求解不平衡質量相對相位角
三、配置及技術性能
1.實訓臺
實訓桌采用鐵質雙層亞光密紋噴塑結構，鑄件平板臺面，鋁質面板。設有帶鎖儲存柜，可放置配件及資料等。實訓桌還設有四個萬向輪，便于移動和固定。
輸入電源：單相三線～220V±10% 50Hz
工作環境：溫度 -10℃～+40℃ 相對濕度＜85%（25℃） 海撥＜4000m
外形尺寸：650mm×530mm×1280mm
電流型漏電保護，I△n ≤30mA，動作時間≤0.1s，容量10A
直流調速器1個：采用PWM脈寬調制技術，輸出電壓 0～220VDC，輸出電流 4ADC
數顯轉速表1個：顯示轉子的轉速
2.轉子直徑：Φ180mm
3.補償盤直徑：Φ120mm
4.直流電機功率：375W
5.調速范圍：300～600r/min
6.光電測速傳感器：0～1420r/min
7.被測轉子與補償距離：340mm
8.百分表量程：0～10mm
9.支點到補償盤距離：340mm
10.支點到被測試轉子距離：180mm
四、實訓項目
熟悉運動平衡機的工作原理及轉子動平衡的基本方法
掌握用動平衡機測定回轉件動平衡的實訓方法
不平衡質量對動平衡的影響
不平衡質量的位置對動平衡的影響
計算達到動平衡被測轉子上不平衡質量與補償盤上補償質量質徑積的大小的方法
