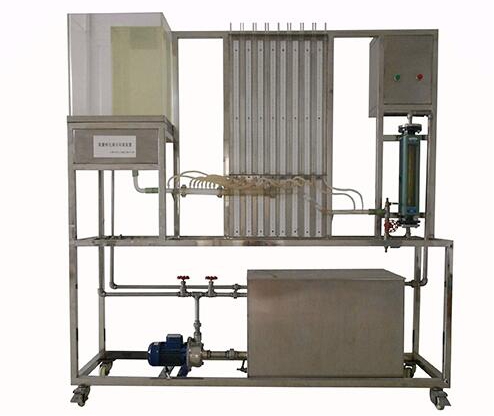

LGH-NBL02型 伯努利實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、裝置特點
1.整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2.設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3.LGH-NBL02型 伯努利實驗裝置主體部分采用透明優質有機玻璃制作，實驗現象清晰，方便學生觀察。
4.LGH-NBL02型 伯努利實驗裝置可定性驗證流體在流動過程中的機械能轉化；可驗證流體連續性方程，測定直管阻力及測定點速度。
5.裝置設計可360度觀察，實現全方位教學與實驗。
二、裝置功能
1.了解流體在管內流動情況下，靜壓能、動能、位能之間相互轉換的關系，加深對伯努利方程的理解。
2.了解流體在管內流動時，流體阻力的表現形式。
3.演示分析畢托管的工作原理。
4.能夠直觀觀測流體經過逐漸增大和逐漸縮小靜壓能的變化關系。
三、設計參數
壓力范圍：10~200 mmH2O。液體流量：100~600 L/h；常溫、常壓操作。
四、公用設施
1.水：裝置自帶不銹鋼水槽，實驗時經離心泵進入實驗導管并循環使用。
2.電：電壓AC220V，功率200W，標準單相三線制。
3.實驗物料：清潔自來水。
五、主要設備
1.優質有機玻璃實驗直導管內徑d=14-30mm 。
2.優質有機玻璃實驗逐漸增大和逐漸縮小導管d=14-30mm。
3.優質有機玻璃測壓管，可測定分析各測壓點的壓力變化情況。
4.304不銹鋼低位槽,容積：80L。
5.優質有機玻璃高位槽，容積：40L。
6.靜音型潛水泵：功率100W，*大流量2m3/h。
7.液體轉子流量計：60~600 L/h。
8.電器：接觸器、開關、漏電保護空氣開關。
9.304不銹鋼管路、管件及閥門。
10.304不銹鋼框架1800*500*1800mm(長×寬×高)，帶腳輪及禁錮腳。
六、測控組成
| 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 壓力（差） | U型管 | U型管壓差計 | 無 |
| 中心速度 | 畢托管 | 液柱高度 | 無 |
| 液體流量 | 轉子流量計 | 流量計就地顯示 | 管路出口閘閥（手動） |
